В большинстве случаев застройщик в начале строительства дома сталкивается с проблемой отсутствия данных инженерной геодезии.
У него нет точной привязки и разбивки дома на участке строительства и нет высотных отметок земли в характерных местах.
А без геодезических отметок земли невозможно:
- грамотно выполнить проект вашего дома;
- определить высоту цокольной части здания;
- назначить отметку пола 1-го этажа;
- определить конструкцию и размеры фундаментов.
Как самостоятельно выполнить геодезическую съёмку участка строительства?
Как самостоятельно выполнить геодезическую съёмку участка строительства?

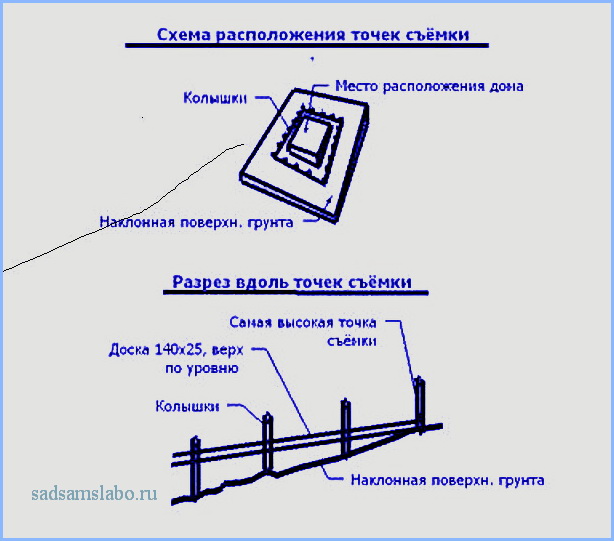

Сущность этой работы состоит в определении высотных превышений уровней земли в выбранных точках наклонной поверхности грунта на участке.
Для этого создаём и закрепляем на местности горизонтальную плоскость, от которой выполняем вниз замеры вертикального расположения точек уровня грунта.
Для работы нам потребуются:
- заостренные с одной стороны деревянные колья 60х60 мм (20-25 шт.);
- доска 140х25 мм, длиной 4-5 м;
- длинный столярный уровень или самодельный водяной;
- кувалда, молоток, гвозди.
Предстоит выполнить работы в следующей последовательности.
1. Вынести и закрепить на участке углы наружного контура будущего дома.
2. На расстоянии 1.5-2.0 м от линий контура дома в каждую сторону наружу разметить параллельные им оси точек съёмки.
На этих осях следует выбрать самую высокую точку земли и забить (закопать) 1-й колышек. Его высота над землёй должна быть не менее 20 см.
3. Далее – через 3.5-4.5 м на этих же осях забить следующие колышки, причём верх этих колышков должен быть не ниже верха первого колышка. Колышки определяют точки съёмки.
4. Строганую доску 140х25 мм, длиной, равной расстоянию между колышками, одним концом поставить на грунт у 1-го колышка и прикрепить её к колышку одним гвоздём, затем установить её горизонтально по уровню и прикрепить ко 2-му колышку. На 2-м колышке на уровне низа доски сделайте чёткую видимую засечку.
5. Низ доски установить на засечке на 2-м колышке, прикрепить к колышку гвоздём, установить по уровню, прикрепить к 3-му колышку, сделать на 3-м колышке засечку по низу доски.
6. Подобным образом сделать засечки на всех колышках.
Горизонтальная плоскость у нас создана и закреплена!
7. Выполнить горизонтальные замеры всех расстояний между осями и между колышками.
8. Выполнить вертикальные замеры от засечек до уровня земли на каждом колышке.
9. Выполнить план геодезической съёмки с разрезами по осям.
Вертикальные замеры от засечек на колышках до уровня земли отображают геодезические отметки точек. Так, если, к примеру, этот размер равен 130 мм, то отметка земли в этой точке: -0.13. Отметка земли на 1-м колышке: 0.00
Внимание! Линии контура дома и оси отметок должны быть параллельны, углы между перпендикулярными прямыми должны быть 90 градусов! При горизонтальных замерах ленту рулетки держать горизонтально!
Кстати, прямой угол можно отложить следующим образом: на линии отмеривается отрезок длиной 3.0 м (1-й катет треугольника). С одного конца отрезка с помощью шпагата длиной 4.0 м делается засечка (2-й катет треугольника).
С другого конца отрезка с помощью шпагата длиной 5.0 м делается пересекающаяся засечка (гипотенуза). Полученная точка соединяется с концами отрезка. Получается прямоугольный треугольник с углом 90 градусов.
Таким образом, мы выполнили геодезические работы на участке строительства.
