В недалёком прошлом баня освещалась только лишь дневным светом. Какая баня может сегодня обойтись без электрического света?
Пожалуй, уже ни одна. В статье мы поговорим об электропроводке в бане, которую можно сделать своими руками. Сделанная электропроводка своими руками в бане сможет вам сэкономить массу денежных средств и будет сделана именно так, как вам нужно. В любую баню можно провести абсолютно отдельную линию от электрощита. Щиток обычно располагается в доме. Самым простым вариантом будет провести проводку по воздуху от дома к бане.
Электрощит в бане
Давайте рассмотрим два способа проводки.
Способы провести электропроводку
Силовой кабель можно провести при помощи двух способов. Первый – «воздушный», например кабель ведётся по воздуху. Второй – кабель под землёй. В двух случаях есть свои недостатки и достоинства. Давайте просмотрим их более или менее в подробностях. Если хозяину не совсем нравится, что бы над головой висели «верёвки», тогда переходим к следующему способу.
Воздушный способ
Для воздушного подключения, если до бани расстояние более 25 метров, тогда нужно поставить между промежутками опору. Если кабель потянется над проезжей частью, тогда высота его составит в нижней точке не менее 6 метров. Например, если кабель проводят над пешеходной дорожкой, тогда высота должна быть не меньше 3,5 метра. При подключении провода к бане крепят так, что бы их высота от самой земли достигала не менее чем 2, 75 метра.
При подключении используют изолированный самонесущий кабель (в сокращённой форме СИП). Типы кабелей: СИП – 4, СИП -3, СИП – 2А. Производитель даёт гарантию на них 25 лет. Но служат они намного больше, так как они имеют свои несущие элементы с огромной перегрузочной способностью и покрыты специальным атмосферостойкими и светостабилизированным полиэтиленом.
Сечение в кабеле должно иметь не менее 16 миллиметров в квадрате. Значит, он может пропускать через себя ток до 63А. При однофазном подключении, ток соответствует мощности 14 кВт, а при трёхфазном – 42 к Вт. Для бани этого будет вполне предостаточно. Но у СИПов также есть и недостатки. Для такого сечения Жила трудно изгибается, а значит ввести соответственно в автоматы защиты довольно таки сложно.
СИПом является провод из алюминия, а кабеля из алюминия по чердаку вести запрещено. Поэтому поводу при переходе в строении используют иные кабеля. Это обычно «НГ» «ВВГ» или «NYM» с сечением 10 миллиметров в квадрате.
Похожие материалы:
При переходе используют герметичные соединители – алюминий. СИП крепят на предусмотренные анкерные зажимы. В деревянную стенку делают ввод сквозь втулку из металла. Всё это достаточно не малые деньги стоит.
Земляной способ
Например, если кабель не проходит по участку соседа, и на вашем огороде проведены все работы по земледелию, тогда самым надёжным способом окажется проведение кабеля под землёй. Для такого варианта принято использование кабеля с бронёй. Типа такого кабеля ВБбШв. У него медные жилы, сечение которых составляет 10 мм2. Такой кабель приблизительно стоит 200 рублей за метр погонный. У него 4 жилы с сечением 10 мм2.
Кабель дорогой – это главнейший недостаток. Такой кабель кроты и мыши не смогут перегрызть. Так как между внутренней и наружной оболочкой пластика расположена оплётка из стали. Земляная усадка ему тоже не страшна.
Трубы из металла для укладки кабеля не рекомендуется использовать, так как они собирают конденсат, это уменьшает срок его службы. Такие трубы используют, но при одном условии, что если кабель спускается по стене или по столбу. В этом случае применяют уголок или трубу в высоту не меньше 1,8 метра.
Для укладки кабеля необходимо вырыть траншею глубиной не менее 0,7 метра. На дно засыпают песок в слой 10 см, сверху кабель так же засыпают песком. Можно сделать дополнительную механическую защиту из кирпичей.
В постройку ввод делается сквозь стальную втулку. Это защитит кабель при полной усадке и подвижке стены из дерева. Кода вводят кабель в щиток, тогда его освобождают от брони, а затем подключают жилы кабеля к автомату. Тогда рекомендуется сделать молниезащиту и заземление.
Щиток бани
Монтируется в нём нужное количество дифавтоматов и входной автомат и разделяет их на группы. Автоматы или дифавтоматы используют при проверке во влажных помещениях. В розетках используют провод NYM или ВВГ. Сечение которых 2,5 мм.кв. А для освещения такой же провод только с сечением 1,5 мм.кв.

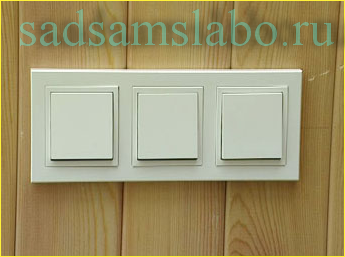

Установка розеток и выключателей
Выключатели и розетки не рекомендуется ставить в помещениях повышенной влажностью (парных и моечных). Ставиться они должны только в комнате отдыха и в предбаннике. Высота которых должна быть 80-90 см от пола. Выключатели и розетки выбирают с защитой классом не меньше IP-44. Для светильника защита нужна не меньше чем IP 54. Проводной путь до приборов нужен максимально короткий. Категорически запрещено вести проводку возле или над печкой.
Розетки в бане
Секрет электропроводки:
Выключатели, розетки рекомендуется покупать для внешней проводки только в брызгозащитном исполнении (IP-44 и выше). Корпус обязан закрывать наше внутренние изделия со всех сторон. Ввод производится снизу. Конденсат при таком положении не сможет затечь вовнутрь изделия.
Проводка во влажных помещениях делается через дифавтоматы УЗО вместе с током отключения 10-30 мА. В таких помещениях разрешается использовать пониженное напряжение (12-36В). Это потребует установку дорогих трансформаторов. Раз в месяц необходимо проверять УЗО, при помощи кнопки «Тест».
Проводку производят при помощи провода с двойной изоляции типа ПВС.
В парной и топочной термостойкие (до 180С) провода с изоляцией силикона отложенных SILFLEX Sif S=0,25-185ммкв.
В парной и моечной производится освещение низковольтное (12В), запрещено использование розеток. Для защиты в щитке на вводе устанавливается УЗО.
Выполняют проводку либо в пластиковых, либо в металлических трубах. Так же можно из негорючего материала в гофрированной трубе. Такой вид трубки не воспламеняется, а в случае возгорания, не распространяется дальше. Из такого материала используют и коробки.
Только клемное соединение проводов.
Обязательно нужно молнезащита или заземление.
Светильники в парилке и в моечной, а так же дворовое освещение должно иметь уровень защиты не меньше, чем IP 65.
Устанавливается щиток либо в тамбуре (при его наличии) либо в комнате для отдыха.

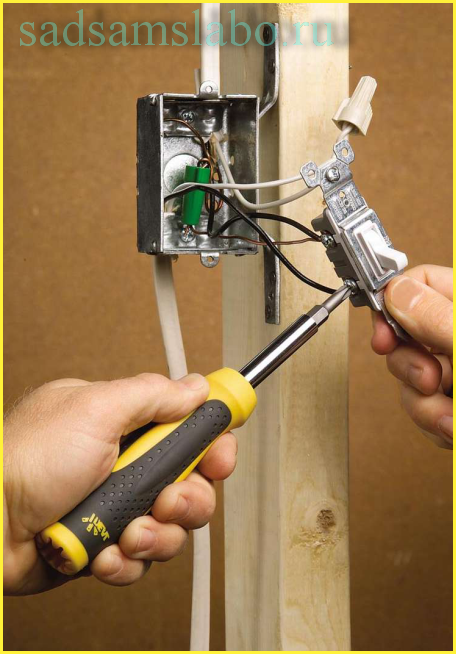

Монтаж электропроводки в бане
Любой монтаж необходимо выполнять при соблюдении норм противопожарной безопасности и электробезопасности.
Перед преступлением к монтажу электропроводки можно рассчитать нам приблизительную мощность, которая будет нести вся наша сеть в сауне или бане. Мощность определяем для того, что бы знать какой ток идёт по проводам, и какое выбрать сечение провода для того что бы провод выдержал ток. Если это будут осветительные приборы, тогда достаточно небольшую мощность. Приблизительно 1-2 кВт. Это связано с тем, что в бане может быть подсоединена дополнительная нагрузка. Например, стиральная машина, плойка, фен (в предбаннике), тогда мощность необходимо брать с запасом. 5-6 кВт достаточно будет для хорошего запаса.
При установке электроёмкого оборудования, например электропечь для сауны, мощность расчёта может вырасти до 10-20 кВ (всё зависит от мощности установленной печи). Как узнать, какая в сумме мощность будет использоваться, если человек не является специалистом в этой области? Всё довольно таки просто. На любом электроприборе, то ли это банная печь, либо лампочка написано несколько цифр. Одна из них напряжение данного электроприбора. Чаще всего мы встречаем такую цифру, как 220 В (возможны такие варианты с 12, 24 или 380 В). А второе число указывает на мощность электроприбора указываемого в киловаттах (к Вт или W). Для сауны печи средней и небольшой мощностью (до 7 кВт), напряжение выполняется 220 или 380 в (трёхфазное или однофазное подключение).
Однофазное подключение
Сначала рассмотрим однофазное 220 вольтовое подключение. А точнее подключение трёхжильным, или одножильным кабелем. Таким образом, к ранее подсчитанной нагрузке нам нужно прибавить мощность нашей установленной печи.
Например рассчитаем нагрузку однофазной сауны: берём 5 лампочек по 100Вт каждую. В сумме они дают 500 Вт. Ваша стиральная машина ко всему этому даёт ещё – 2000 Вт, обогреватель для комнаты отдыха – 2000 Вт, плойка – 200 Вт. Показатели печи в среднем для сауны имеют 4000 Вт. В итоге всё прибавляем и получаем 8700 Вт. Далее 8700?1,2 = 10500 Вт. Эта наша общая нагрузка. Для выбора автомата в частых случаях нужно знать ток. По этому поводу на нашу нагрузку необходимо распределить напряжение. В этом случае – 220 В. Итак, общая величина тока составит 10500/ 220 = 47 Ампер. Исходя из этого сечения, мы сможем выбрать сечение провода. Нужно понять, что такой провод подойдёт от основного щитка в банный.
Далее идёт разветвление проводов: отдельный кабель пойдёт на розетки, на освещение, на печку. Таким образом, можно подсчитать так, который потребляет печь. Из прошлых описаний он будет равный 4000*1,2/220 =22 Ампер. Сечение провода выбираем из данного условия. Так же ставим автомат с огромным значением тока (номиналы его таковы: 32, 25, 16, 10, 6 ампер) для защиты цепи тока. Для нашего случая подходит автомат с 25 амперами.
Трехфазное подключение
Если Ваша печь трёхфазная, тогда проводка выполняется четырех-пятижильным проводом (защитный проводник + нейтрал + три фазы). Нагрузка по проводам распределяется равномерно. Таким образом, полученный ток для варианта с одной фазой необходимо подключение разделить на 3. А из этого выбрать нужное сечение проводника. В нашем случае когда мы рассчитали нагрузку печи в 22А, тогда сечение провода нужно выбрать из условия 22/3=7,5 Ампер. Как вы поняли в таком случае сечение проводника меньше, а сумма жил в кабеле всё так же будет 4 или 5.
Если Вы все-таки определились с энергопотребителями, тогда возможно рассчитать сечение проводов в будущей электропроводки. Для такого расчета достаточно пользоваться указанными ПУЭ. Для приблизительного расчета пользуемся приблизительными выкладками. Они будут равняться, если не пользоваться справочниками и не брать с запасом – 2 кВ на 1 кв.мм сечения провода. Например, если Вы рассчитываете мощность потребления в 10 кВ, тогда Вам понадобится провод с сечением 5 кв.мм. Если разделить на банном щитке нагрузку, тогда для печи в 4000 Ватт, нужен провод в 2 кв.мм.
Для трёхфазного (380-вольтового) сечение провода можно уменьшить как минимум в 3 раза. Если печь мощностью до 10 кВт, тогда используют 5?2,5 мм2. Нужно отметить, что проводник (кабель) должен быть в двойной термостойкой изоляции. Такими свойствами обладает только резина. Значит, делаем вывод, что надёжную изоляцию будет иметь кабель резина в резине.
Итак, мы смогли разобраться, как сделать электропроводку в бане своими руками. Причём для этого не нужно огромных познаний в электрике, хотя если человек не уверен в этом, тогда стоит прийти к помощи специалистов.
